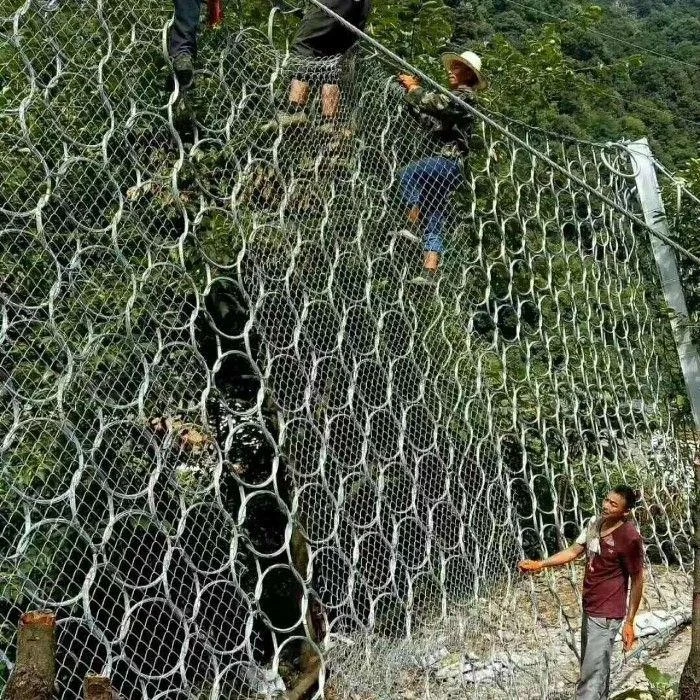

Les systèmes actifs de protection contre les chutes de pierres se composent de filets en câbles métalliques (par exemple, D0/08/300), de câbles de support, de barres d'ancrage et de cordes de couture. Ces systèmes appliquent une tension active à la surface de la pente pour limiter le mouvement des chutes de pierres, empêcher l'altération et l'effritement et renforcer les masses rocheuses instables. Selon la configuration, les systèmes actifs de protection contre les chutes de pierres atteignent une durée de vie de 30 à 50 ans sous un revêtement galvanisé à chaud standard-.
Paramètres techniques
|
Composant |
Spécification |
Détails |
|
Filet en câble métallique (modèle D0/08/300) |
Taille des mailles : 300×300 mm (losange) ; Diamètre du fil : Φ8,0 mm ; Résistance à la traction : supérieure ou égale à 1 770 MPa ; Force de rupture d'un seul fil : supérieure ou égale à 40 kN |
Taille du panneau : 4 m × 4 m ; Matériau : câble métallique en acier galvanisé à chaud- |
|
Treillis métallique en acier (SO/2.2/50) |
Diamètre du fil : Φ2,2 mm ; Taille des mailles : 50×50 mm |
Taille du panneau : 2,6 m × 10,2 m ; Matériau : Fil d'acier galvanisé |
|
Corde de support horizontale |
Φ16 mm (construction 1 × 19) |
Force de rupture supérieure ou égale à 120 kN |
|
Corde de support verticale |
Φ12 mm (construction 1 × 19) |
Force de rupture supérieure ou égale à 70 kN |
|
Corde à coudre |
Φ8 mm |
Même matériau que le filet principal |
|
Barre d'ancrage du système |
Φ16 mm ; Longueur : 2,0 à 4,0 m (plus long pour le sol) |
Espacement : 4,5 m × 4,5 m ; Résistance à l'arrachement Supérieure ou égale à 50 kN |
|
Énergie de protection |
Inférieur ou égal à 100 kJ (configuration standard GPS2) |
– |
|
Protection contre la corrosion |
Galvanisé-à chaud (revêtement de zinc supérieur ou égal à 100 g/m²) |
Durée de vie supérieure ou égale à 30 ans ; Galfan Supérieur ou égal à 50 ans ; Revêtement PE-Supérieur ou égal à 20 ans (lumière indirecte) |
|
Prétension-(corde de bordure) |
10 à 50 kN |
Assure le contact avec la surface de la pente |
Avantages du produit (données-prises en charge)
- Résistance à la traction du câble métallique supérieure ou égale à 1770 MPa, force de rupture d'un seul fil supérieure ou égale à 40 kN.
- Résistance à l'arrachement de la barre d'ancrage Supérieure ou égale à 50 kN (ancre Φ16 mm, longueur 2 à 4 m).
- Énergie de protection Inférieure ou égale à 100 kJ pour le modèle GPS2, adapté aux événements de chutes de pierres moyennes.
- Le revêtement galvanisé à chaud-(supérieur ou égal à 100 g/m²) offre une durée de service supérieure ou égale à 30 ans ; Le revêtement Galfan s'étend sur une durée supérieure ou égale à 50 ans.
- Force de rupture du câble de support horizontal Φ16 mm supérieure ou égale à 120 kN, câble vertical Φ12 mm supérieure ou égale à 70 kN.
Applications
Coupures d'autoroutes et de voies ferrées
Pentes de mines et carrières
Pentes des infrastructures municipales
Remblais de sol et parois rocheuses altérées
Projets-résistants à la corrosion-à long terme (GTC-65A/B)
Présentation de l'entreprise
Chengshuai Slope Protection Engineering Co., Ltd. (anciennement Hebei Xincheng Slope Protection Net Co., Ltd.) a été fondée en 2008 avec un capital social de plus de 10 millions de RMB et une zone de production de près de 10 000 m². L'entreprise est équipée de lignes de production automatiques CNC avancées nationales pour les filets de protection. Ses principaux produits comprennent les systèmes de protection flexibles SNS, les barrières de câbles, les filets de clôture, les gabions et les filets à câbles métalliques, soutenus par des capacités professionnelles de R&D et une gamme complète de produits.
FAQ
Q1 : Quelle est la différence entre GPS2 et GAR2 ?
R : Le GPS2 comprend une protection double-couche avec un filet en câble métallique et un treillis métallique en acier pour les petits fragments de roche. GAR2 utilise uniquement le filet en câble métallique, adapté aux pentes rocheuses stables et sans petits débris.
Q2 : Quelle est la durée de vie des systèmes actifs de protection contre les chutes de pierres ?
R : Avec un revêtement galvanisé à chaud-standard (supérieur ou égal à 100 g/m²), le système dure plus de 30 ans ou égal. Le revêtement Galfan offre une durée de vie supérieure ou égale à 50 ans et le revêtement PE- supérieur ou égal à 20 ans (lumière indirecte).
Q3 : Quel modèle convient aux pentes de sol présentant de petits éboulements ?
R : GPS2 ou GTC-65A est recommandé. Le GTC-65A offre jusqu'à 100 ans de durée de vie anticorrosion, mais sa capacité de renforcement est de 70 à 80 % de celle du GPS2 et ne convient pas aux blocs rocheux de plus de 1 m³.
